Karbon Tempurung Kelapa Bernilai 1000 Yodium untuk Pemulihan Emas

Karbon Tempurung Kelapa Bernilai 1000 Yodium dari Huajing untuk Pemulihan Emas adalah bahan habis pakai utama dalam proses ekstraksi emas CIP/CIL skala besar dan pelindian timbunan. Di bidang ekstraksi emas, nilai yodium ≥ 1000mg/g merupakan garis pemisah yang membedakan karbon biasa dengan karbon efisiensi tinggi. Kami menggunakan tempurung kelapa berkualitas tinggi dari Asia Tenggara, yang dimurnikan melalui serangkaian proses termasuk karbonisasi dan aktivasi fisik suhu tinggi dengan uap. Produk ini memiliki kekuatan mekanik yang sangat baik, kapasitas adsorpsi yang kuat, kecepatan ekstraksi emas yang cepat, dan dekomposisi yang mudah. Hal ini dapat diterapkan secara luas dalam ekstraksi emas dan pemulihan cairan ekor dalam metode bubur karbon dan metode pelindian tumpukan untuk ekstraksi emas, serta dalam ekstraksi logam mulia seperti emas dan platinum dalam metalurgi basah.

mengirimkan permintaan

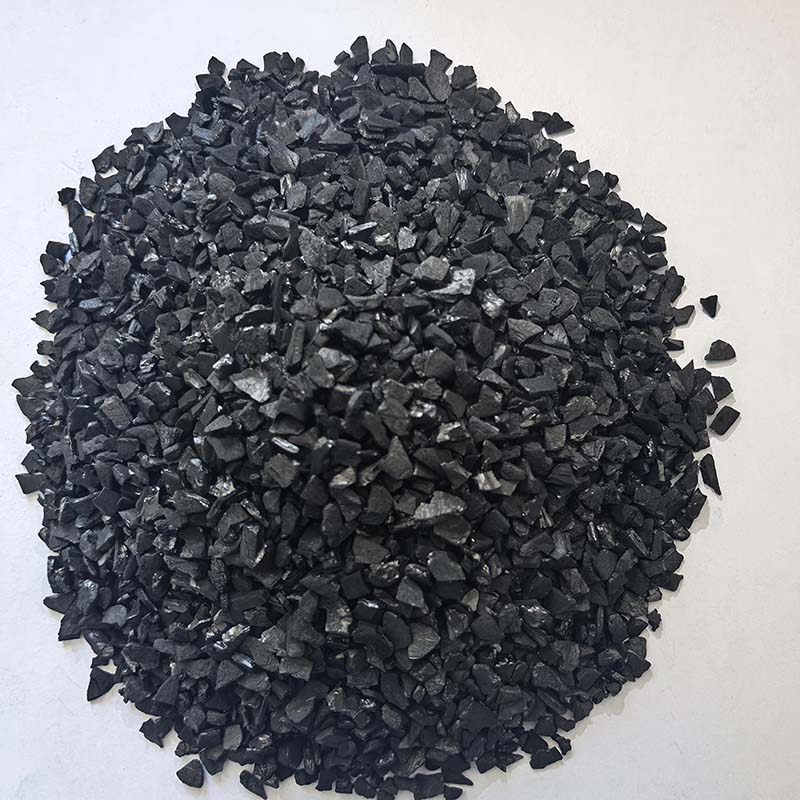

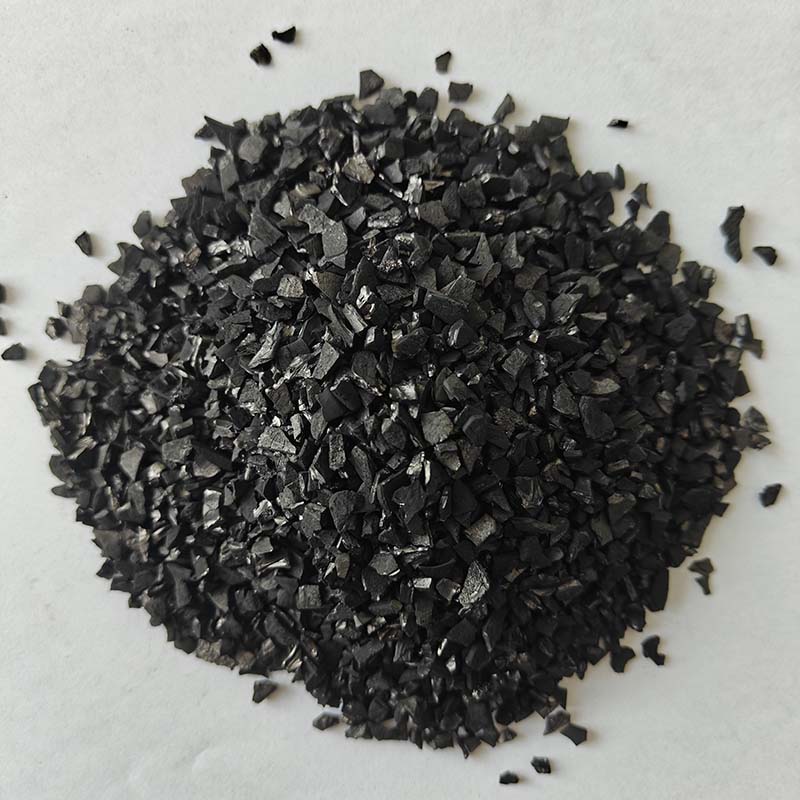

Deskripsi Produk

Inti dari ekstraksi emas adalah memisahkan dan memusatkan unsur emas dari larutan pulp/pelindian bijih sianida. Karbon aktif tempurung kelapa menghasilkan penangkapan emas yang efisien melalui tiga mekanisme sinergis:
Pertama, adsorpsi fisik - Karbon tempurung kelapa dengan nilai yodium tinggi memiliki luas permukaan spesifik 1000-1600 m²/g, dengan mikropori (kurang dari 2nm) terhitung ≥60%, yang sangat cocok dengan ukuran kompleks sianida emas (dengan diameter molekul sekitar 0,5nm).
Kedua, adsorpsi kimia - Permukaan karbon aktif kaya akan gugus fungsi yang mengandung oksigen seperti gugus karboksil dan hidroksil fenolik, yang secara spesifik dapat menyerap kompleks kationik melalui interaksi elektrostatik.
Ketiga, fiksasi pasangan ion - Kompleks emas sianida membentuk pasangan ion netral secara listrik dengan kation, yang teradsorpsi kuat pada permukaan bagian dalam mikropori.
Ketiga mekanisme ini bekerja sama, meningkatkan kapasitas adsorpsi emas dari 1000 Karbon Batok Kelapa Bernilai Yodium untuk Pemulihan Emas lebih dari 30% dibandingkan dengan karbon biasa.

Indikator Teknis Inti

Parameter	Indeks
Nilai Adsorpsi Yodium	≥1000mg/g
Kekuatan	≥97%
Kadar Air	≤10%
Kepadatan Jelas	0,45~0,55g/ml

Parameter Optimasi Proses Pemulihan Emas Karbon Aktif

Tabel ini merangkum parameter proses yang dioptimalkan untuk perolehan emas menggunakan karbon aktif. Hal ini bertujuan untuk meningkatkan efisiensi adsorpsi emas, mengurangi biaya produksi, dan memastikan operasi produksi yang stabil, dan dapat diterapkan pada proses perolehan emas industri utama: metode Carbon-in-Pulp (CIP) dan Carbon-in-Leach (CIL).

Tahap Proses	Nama Parameter	Rentang yang Dioptimalkan	Tujuan Optimasi	Catatan Aplikasi
Pra-perawatan & Sianidasi (Pra-tahap Pelarutan Emas)	Nilai pH bubur	9.0 – 12.0	Mencegah volatilisasi hidrogen sianida (HCN), memastikan pembubaran emas sempurna, dan menyediakan lingkungan yang cocok untuk adsorpsi karbon aktif	Sesuaikan dengan kapur (CaO) atau natrium hidroksida (NaOH); pantau pH secara teratur untuk menghindari alkalinitas berlebihan (pH > 12) yang menghambat adsorpsi
	Konsentrasi Sianida (NaCN/KCN)	0,02% – 0,05% (fraksi massa)	Menyediakan ion sianida yang cukup untuk membentuk ion kompleks [Au(CN)₂]⁻ yang stabil dan mengurangi konsumsi sianida	Kontrol konsentrasi berdasarkan kadar bijih; sianida yang berlebihan meningkatkan biaya dan tekanan terhadap lingkungan, sementara jumlah sianida yang tidak mencukupi akan melemahkan pelarutan emas
	Suhu Bubur	20℃ – 35℃	Mempercepat reaksi sianidasi emas dan menyeimbangkan laju reaksi dengan konsumsi energi	Hindari suhu di atas 40℃, yang mempercepat penguraian sianida dan mengurangi efisiensi pencucian emas
	Kandungan Oksigen Bubur	≥ 8mg/L	Menyediakan oksigen yang diperlukan untuk sianidasi emas (proses oksidasi emas)	Aerasi dengan peralatan aerasi; memastikan distribusi oksigen yang seragam untuk menghindari kekurangan oksigen lokal
Adsorpsi Karbon Aktif (Tahap Inti)	Dosis Karbon Aktif	10 – 30 g/L (bubur)	Memaksimalkan kapasitas adsorpsi emas dan meminimalkan konsentrasi sisa emas dalam larutan	Sesuaikan berdasarkan konsentrasi bubur emas; karbon aktif tempurung kelapa direkomendasikan untuk kinerja adsorpsi yang unggul
	Ukuran Partikel Karbon Aktif	1,0 – 3,0 mm (8 – 16 jaring)	Seimbangkan laju adsorpsi dan kinerja filtrasi, pastikan kontak penuh antara karbon dan bubur	Hindari karbon yang terlalu halus (mudah hilang) atau karbon yang terlalu kasar (luas permukaan dan efisiensi adsorpsi berkurang)
	Waktu Adsorpsi	4 – 8 jam	Pastikan adsorpsi penuh [Au(CN)₂]⁻ ke karbon aktif untuk mencapai kesetimbangan	Sesuaikan dengan jumlah tangki adsorpsi dalam sistem CIP/CIL; mempertahankan adsorpsi yang stabil dan berkelanjutan
	Kandungan Padatan Bubur	30% – 45% (fraksi volume)	Pastikan kontak yang cukup antara karbon aktif dan kompleks emas sianida sambil menjaga fluiditas bubur yang baik	Padatan yang terlalu tinggi mengganggu sirkulasi dan dispersi karbon; konten yang terlalu rendah mengurangi efisiensi produksi
	Kekuatan Ionik (Konsentrasi Ca²⁺/Na⁺)	0,05 – 0,2 mol/L	Mempromosikan pembentukan pasangan ion netral (misalnya Ca[Au(CN)₂]₂) dan meningkatkan adsorpsi fisik	Ion kalsium dapat ditambah dengan kapur, yang juga membantu mengatur pH bubur
Pasca Perawatan (Tahap Pemulihan Emas)	Kepadatan Arus Elektrolit	10 – 20 A/m²	Mencapai deposisi emas yang efektif dari larutan desorpsi dan meningkatkan tingkat pemulihan emas	Sesuaikan kerapatan arus berdasarkan konsentrasi emas dalam larutan desorpsi; memastikan elektrolisis stabil

Catatan: Parameter di atas berasal dari optimasi berdasarkan praktik industri dan dapat disesuaikan dengan sifat bijih tertentu (kadar emas, jenis bijih), spesifikasi karbon aktif, dan kondisi peralatan produksi. Untuk pengoptimalan parameter yang dipersonalisasi, silakan hubungi tim dukungan teknis kami.

Sertifikasi Resmi dan Kasus Pelanggan

Huajing telah lama bekerja sama secara mendalam dengan grup pertambangan domestik terkemuka seperti China International Resources Group, Shandong Gold Group, Zhaoguang Group, dan Zijin Mining. Dengan kualitas produk yang stabil dan layanan profesional, perusahaan ini telah menjadi mitra pilihan banyak perusahaan terkemuka di industri.
Perusahaan memiliki kemampuan produksi yang kuat. Saat ini memiliki 12 tungku gasifikasi dan aktivasi terintegrasi, 10 tungku gasifikasi, 6 konverter, dan 2 tungku Slipper. Kapasitas produksi karbon aktif tahunan mencapai 40.000 ton, yang sepenuhnya dapat memenuhi kebutuhan pengadaan skala besar di berbagai industri.
Perusahaan ini memiliki kemampuan penelitian dan inovasi ilmiah yang luar biasa. Ia telah mendirikan 3 akademi insinyur (berdasarkan Universitas Kehutanan Nanjing, Universitas Pertanian Shenyang, dan Akademi Kehutanan Tiongkok), dan mendirikan 2 pusat penelitian ilmiah tingkat provinsi ke atas. Secara kumulatif telah memperoleh lebih dari 30 paten nasional, dan kekuatan teknisnya berada pada tingkat terdepan di industri.
Berkat pencapaian teknis dan kontribusi industri yang luar biasa, perusahaan ini berturut-turut memenangkan hadiah pertama Penghargaan Sains dan Teknologi Kehutanan Liangxi, Penghargaan Kemajuan Sains dan Teknologi Nasional, dan penghargaan tingkat nasional dan industri lainnya, yang menunjukkan otoritas merek dan kekuatan profesional.

Pertanyaan Umum

1. Bagaimana cara memilih Karbon Batok Kelapa Bernilai 1000 Yodium untuk Pemulihan Emas dalam proses CIL dan CIP?
A: Dalam proses CIL, karbon aktif ditambahkan langsung ke tangki pelindian dan pelindian serta adsorpsi terjadi secara bersamaan; pada proses CIP, adsorpsi karbon dilakukan secara terpisah setelah pelindian sianida selesai. Apa pun prosesnya, karbon dengan nilai yodium 1000 1000 yodium berkekuatan tinggi (≥98%) memastikan bahwa karbon tersebut tidak mudah pecah saat diaduk secara intensif, sehingga mengurangi kehilangan karbon.

2. Bagaimana kinerja karbon dengan nilai yodium 2100 dalam proses CIL/CIP untuk tambang emas?
A: Karbon bernilai yodium 1000 Huajing cocok untuk bubur tambang konsentrasi tinggi dan lingkungan dengan pengotor kompleks. Ia memiliki kapasitas adsorpsi yang besar dan tingkat pemulihan emas yang cepat, sekaligus memenuhi persyaratan proses pelindian simultan CIL dan adsorpsi efisien CIP selanjutnya, dan terus meningkatkan tingkat pemulihan emas.

3. Mengapa karbon aktif dengan nilai 1000 yodium lebih disukai untuk ekstraksi emas dari tambang emas?
J: Nilai 1000 yodium berada dalam kisaran adsorpsi efisien untuk ekstraksi emas, dengan mempertimbangkan kapasitas pemuatan emas dan kinerja desorpsi. Dikombinasikan dengan karbon aktif berkekuatan tinggi, bahan ini tahan terhadap keausan dan memiliki bubuk yang rendah, yang secara signifikan dapat mengurangi konsumsi karbon dan biaya produksi.
